MW5系列起重电磁铁使用原理及维修保障

MW5系列电磁吸盘、起重电磁铁

一、基本原理和使用条件

1.1基本原理
  电磁吸盘工作时，电源及控制设备向电磁吸盘供给直流电，电磁吸盘内部产生强大的磁场，通过壳体磁路和工作气隙对被吸物产生强大磁力而达到搬运物料的目的。
1.2使用条件
1.2.1海拔高度不超过2000m；
1.2.2周围介质温度：常温：不高于+40℃，不低于-20℃；
                  高温型：不高于+50℃，不低于-20℃；
1.2.3周围工作环境无爆炸危险和不含有腐蚀性其他的环境中；
1.2.4周围环境相对湿度不大于85%；
1.2.5户内、户外均可使用。

二、用途及适用范围

2.1用途
  该系列电磁吸盘广泛应用于冶金、铸造、机械制造、交通运输等部门，与起重设备配套，作为装卸搬运生铁、废钢等铁磁性物料只用途。
2.2使用范围
 本起重电磁铁适用于直流额定工作电压220伏，常温型起重电磁铁被吸物表面温度100℃一下，高温型起重电磁铁倍吸物温度600℃以下。

三、结构及其特点

3.1结构
3.1.1电磁吸盘的磁路由钟盖、内部磁极、铁芯和被吸物构成；
3.1.2线圈放置在由钟盖、非磁性保护板构成的密封容器中，且用绝缘胶固定；
3.1.3整体采用焊接结构；
3.1.4高温电磁吸盘采用了双层辐射式特殊隔热结构；
3.1.5潜水电磁吸盘整体采用气密试验后的焊接结构，出线进行了特殊的密封处理，出厂前进了模拟试验；

3.2特点

3.2.1采用了导磁性能及加工性能良好的优质电工铸钢或低碳钢作为磁路的导磁物；
3.2.2线圈的材料一般为铝材，绝缘性能及耐热性能优良；
3.2.3高频、高温电磁吸盘在保证与同一规格的常温电磁吸盘有相同起吊能力的同时，略增加自重而降低功耗；
3.2.4采用密封结构，有较好的防潮性能；
3.2.5潜水电磁铁可潜入水中使用，有优良的方式性能；
3.2.6散热、隔热性能良好，合理使用，安全可靠，使用寿命长。

四、电气性能

4.1电磁吸盘的工作状态为反复短时工作制，基本型电磁吸盘电持续率为50%，高频电磁吸盘通电持续率75%，一周期为10分钟。
  即   TD%=【tp/(tp+tn)】*100%
  tp为工作时间，tn为休止时间
 即电磁铁从通电吊起钢料送到目的地，到释放被吸物的整个一段时间为工作时间tp，返回原来位置的时间为休止时间tn，一个周期是工作为休止时间之和。
4.2在额定工作电压和通电持续率为50%、75%时的间歇工作情况下，电磁吸盘线圈的稳定温升不能超过允许温升值。
4.3电磁吸盘壳采用定电压励磁和强励磁、过励磁三种方式，但强励磁电压不超过290V，时间不超过10秒，过励磁电压不超过8秒，采用强励磁和过励磁电压可适当提高电磁吸盘的起吊能力。


五、注意事项

5.1非潜水电磁吸盘不能用水降温。
5.2低通电持续率的起重电磁铁不能作高通电持续率的产品使用，必须根据具体情况选用相应的通电持续率的电磁吸盘
5.3电磁吸盘随着起重机升降，要避免砸断和拉断电源、电缆；
5.4在运行中要定期观察电磁吸盘控制屏上电源、电流指示值；
5.4.1电磁吸盘的励磁电流应处于冷电缆和热态电流之间；
5.4.2电压允许误差不超过+-10%。
5.5电磁吸盘应保持干燥，使用完毕后，应存在干燥、通风、物有害物质处；
5.6经常检查链条、销轴的磨损情况，小于原直径的90%时，请及时更换正品。

六、保养及维修

电磁吸盘在使用过程中，请按如下检修表进行保养及维修。

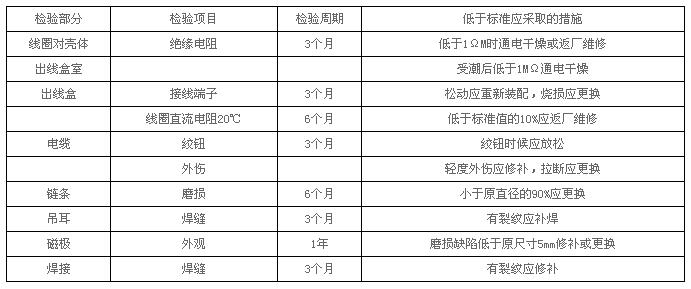

检修表
